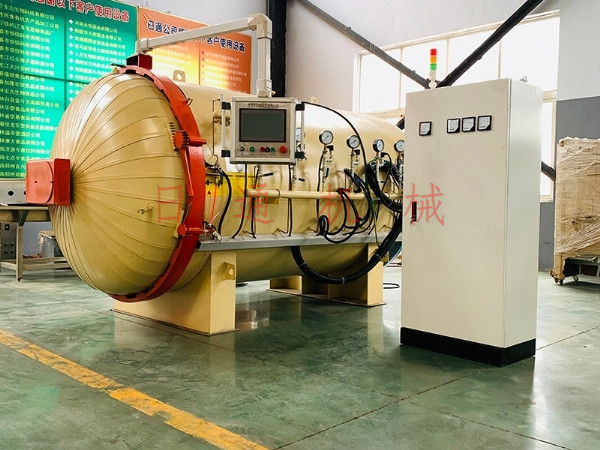

熱壓罐簡介

熱壓罐廣泛應用于碳纖維、復合材料。應用行業有：航空航天（機翼、雷達）、汽車配件（反光鏡、尾翼）、軍工產品、體育用品（羽毛球拍、釣臺、行李箱）、醫療器械、蜂窩鋁板等碳纖維制品。

熱壓罐是一套能實現溫度、壓力、真空、冷卻、循環等工藝參數時序化、實時在線控制的系統設備，主要由以下幾個分系統組成：
1. 罐體：由罐體、罐門機構、高溫電機、風道板隔熱層等形成一個耐高壓、高溫的罐體。
2.安全聯鎖裝置：由壓力自動聯鎖、手動聯鎖、超高壓報警裝置組成。
3.開門方式：1.手動快開（手動旋轉，手動拉開）2.電動開門（電動旋轉、手動拉開）3.液壓開門（液壓旋轉，液壓拉開）。

4.密封裝置：罐門采用硅膠充氣式密封，耐高壓400°，優勢是操作簡單，延長硅膠密封條的使用壽命。密封條是燕尾式把硅膠條的疊面頂?shù)椒ㄌm的疊面上，起到密封的作用。使用壽命在一年以上，不磨損。

5.壓力系統：由壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成壓力傳送與控制系統；
6.加熱系統：不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統組成，加熱功率滿足腔體的高溫度要求及升溫速率的要求；
7.溫度循環系統：由循環風機、導風板、導流罩組成，加速熱流傳導和循環，形成均勻溫度場；
8.真空系統：由真空泵、管路、真空表和真空閥組成，給封裝的復合材料預制件提供真空條件；
9.自動控制系統：采用西門子PLC控制系統，實現對壓力、溫度、冷卻等工藝參數的全程控制與實時記錄。
