在電子學領域，穩壓二極管與齊納二極管是兩種密切相關且具有獨特功能的電子元件。本文將深入剖析其特性、原理及應用，以助您更好地理解它們?cè)陔娐吩O(shè)計中的關鍵作用。

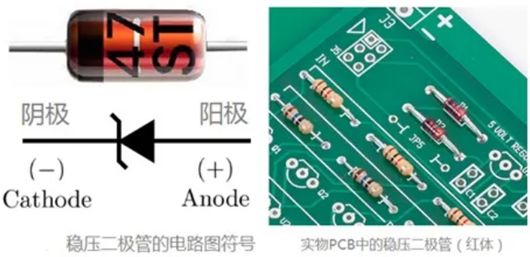

穩壓二極管概述

穩壓二極管，即齊納二極管，是一種特殊類型的硅二極管。其核心特性在于利用 PN 結在反向擊穿狀態下，電流可在寬泛區間內波動，而電壓卻能維持相對穩定，從而實現穩壓功能。基于擊穿電壓值，穩壓二極管可分為不同檔位，廣泛應用于各類穩壓電路以及限幅電路之中。

齊納二極管的功能用途

作為穩壓二極管的另一種稱謂，齊納二極管專為在擊穿區域工作而設計，故而也被稱為電壓調節二極管。其具有明確的擊穿電壓最大額定值，通常至少可達 50V，這決定了在擊穿前二極管能夠承受的反向電壓上限。在正常工作條件下，齊納二極管處于反向偏置狀態，當反向電壓達到其擊穿電壓時便會導通，并且能夠在這一過程中保持輸出電壓的穩定，即使電路中的電流出現變化。因此，齊納二極管常被用作低電流電路的電壓調節器，能夠在不同負載條件下維持電壓穩定，有效保護電路免受電壓尖峰、過載或靜電等異常情況的損害。此外，齊納二極管在放大器電路中也發揮著重要作用，常常用于產生參考電壓。

齊納二極管與普通二極管的差異

結構與工作特性 ：齊納二極管與普通二極管在結構上存在差異，普通二極管主要作為單向?qū)щ娖骷试S電流沿單一方向流動，若反向電壓過高則會損壞。而齊納二極管經過特殊設計，能夠在反向偏置的電路中穩定工作，其 PN 結經過重?fù)诫s處理，使得在反向偏置時，強烈的電場引發電離作用，電子脫離價軌道成為自由電子，從而形成電流，實現穩壓功能。

摻雜程度 ：齊納二極管采用的硅材料摻雜程度較普通二極管更重，這一特性使得其具備更強的電場強度以及獨特的導電性能。

材料構成

齊納二極管與普通二極管均以半導體材料為基礎，常用的半導體材料包括硅和鍺。在制造過程中，會通過摻雜工藝將硼、磷等其他元素引入半導體材料中，以改變其電學性質。齊納二極管的硅材料摻雜程度相較于普通二極管更為顯著。

導電特性

無論是普通二極管還是齊納二極管，其本體上通常都標有一個標記，用于指示電流的方向。當電流從未標記側流向標記側時，二極管處于正向偏置狀態；反之則為反向偏置狀態。齊納二極管在電路中與負載并聯，且處于反向偏置狀態，同時為了確保其工作在安全范圍內，通常會配備限流電阻，以防止功率和電流超出最大規格限制。

用途

普通二極管 ：主要用于整流作用，即將交流電轉換為直流電，通過阻斷部分信號來實現這一過程。此外，普通二極管還可用作電氣開關、倍壓器等，廣泛應用于各種電子電路中。

齊納二極管 ：除了具備普通二極管的基本功能外，其主要用途在于低電流電路的穩壓環節。憑借在負載變化時維持穩定電壓的能力，齊納二極管成為了眾多電子設備中不可或缺的穩壓元件。
